FM系列總線步進驅動器
支持Modbus/Canopen/EtherCAT總線控制協議
支持RS232串口通信，使用上位機軟件KincoStep參數設定
支持脈沖+方向（PLS+DIR)、正反向脈沖（CW/CCW)和A+B相
、
| 驅動器列表 | |||||||
| 系列 | 相數 | 規格型號 | 峰值電流 | 電壓 | 細分?jǐn)?shù) | 重量 | 外形尺寸 |
| （Kg) | (mm) | ||||||

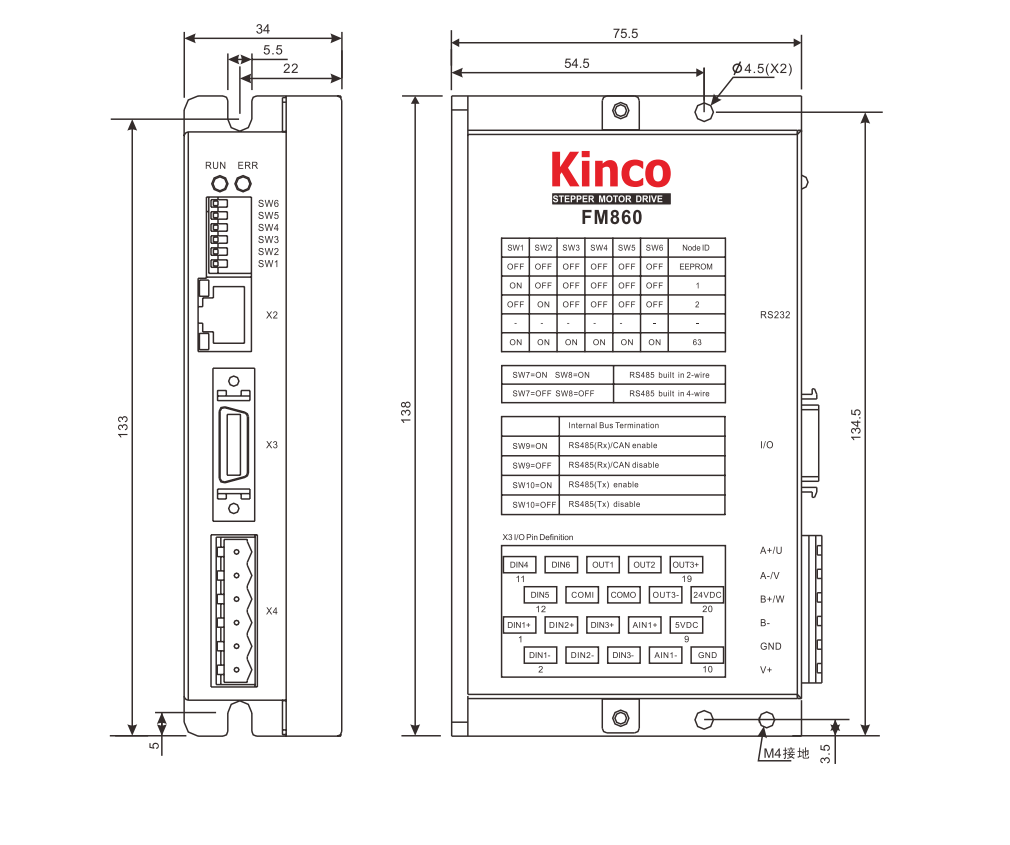

| FM系列 | 2&3相細分型 | FM560-EA-000 | 0.1-6A | 24-50VDC | 200-65535 | 0.36 | 134.5X75.5X34 |
| FM860-LA-000 | 0.15-8A | 24-70VDC | |||||
| FM860-AA-000 | |||||||
| FM880-EA-000 | 0.1-10A | ||||||

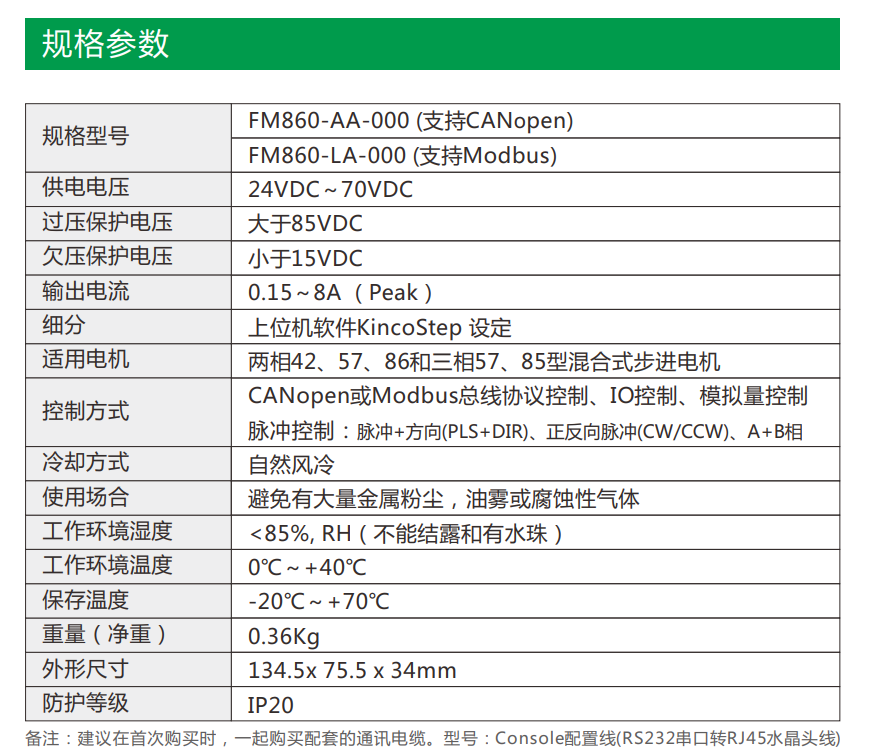

型號列表

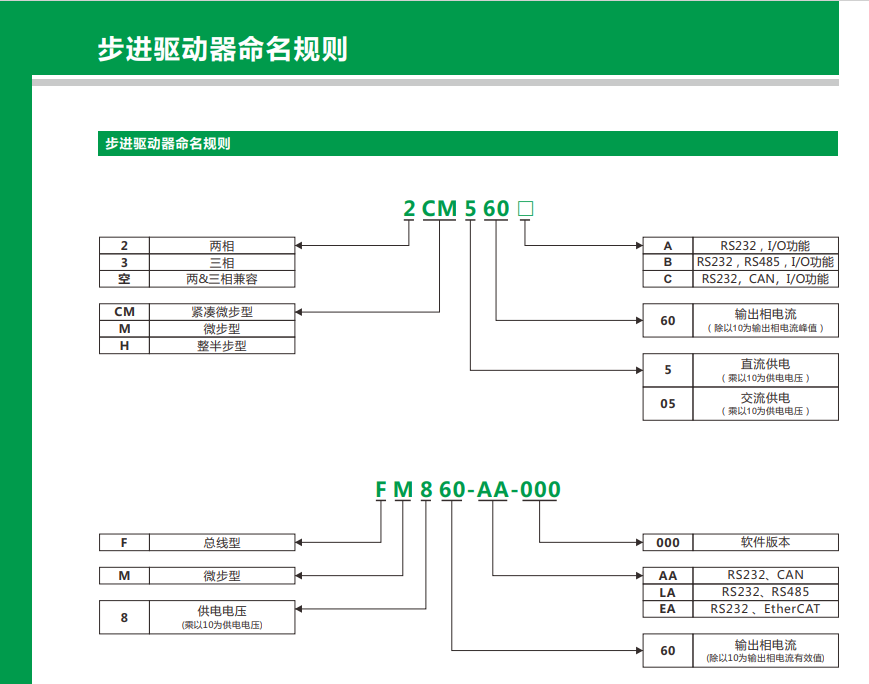

規格型號： FM560/860/880
供電電壓： DC24V~70V
2&3相細分型
■ 主要特性
? 支持Modbus/Canopen/EtherCAT總線控制協議；
? 支持RS232串口通信，使用上位機軟件KincoStep參數設定；
? 支持脈沖+方向（PLS+DIR)、正反向脈沖（CW/CCW)和A+B相；
? 具有豐富的IO功能設置，支持原點、多段速、多段位置等控制模式；
? 支持電機自適應，自定義鎖軸電流、微步濾波等功能；
? 強大的防御功能：過壓，欠壓、過熱和過流；
? 驅動電流在6A以下兩相42、57、86和三相57、85型混合式步進電機。
| 步科步進電機選型對照表 | |||||||||||||||||||
| 相數 | 法蘭 | 型號 | 保持扭矩 | 2CM545 | 2CM860 | 3CM880 | 2M412 | 2M1180N | 3M2280N | CM422B | CM880A | FM860-AA-000 | |||||||
| CM880B | FM860-LA-000 | FM560-EA-000 | |||||||||||||||||
| 2CM525 | 2CM560 | 2CM880 | 2CM0870 | 2H1160 | 2M2280N | CM422C | CM880C | FM880-EA-000 | |||||||||||
| 峰值電流 | 0.3-2.5A | 1-4.5A | 1.8-6A | 1.8-6A | 2.4-8A | 2.4-7.2A | 2.4-8A | 0.1-2.5A | 2.5-6.5A | 4.5-8A | 4.5-8A | 2.8-8A | 0.1-2.5A | 0.15-8A | 0.15-8A/0.1-10A | 0.1-6A | |||
| 兩相 | 42 | 2S42Q-0240 | 0.22N.m | √ | √ | √ | √ | √ | √ | ||||||||||
| 2S42Q-0348 | 0.34N.m | √ | √ | √ | √ | √ | √ | ||||||||||||
| 57 | 2S57Q-0541 | 0.5N.m | √ | √ | √ | √ | √ | √ | |||||||||||
| 2S57Q-0956 | 0.9N.m | √ | √ | √ | √ | √ | √ | ||||||||||||
| 2S57Q-1376 | 1.3N.m | √ | √ | √ | √ | √ | √ | ||||||||||||
| 2S57Q-2280 | 2.2N.m | √ | √ | √ | √ | √ | √ | ||||||||||||
| 2S57Q-25B2 | 2.5N.m | √ | √ | √ | √ | √ | √ | ||||||||||||
| 86 | 2S86Q-3465 | 3.4N.m | √ | √ | √ | √ | √ | √ | √ | ||||||||||
| 2S86Q-4580 | 4.5N.m | √ | √ | √ | √ | √ | √ | √ | |||||||||||
| 2S86Q-85B8 | 8.5N.m | √ | √ | √ | √ | √ | √ | √ | |||||||||||
| 2S86Q-051F6 | 12.8N.m | √ | √ | √ | √ | √ | √ | √ | |||||||||||
| 110 | 2S110Q-03999 | 11.7N.m | √ | √ | √ | ||||||||||||||
| 2S110Q-047F0 | 21N.m | √ | √ | √ | |||||||||||||||
| 2S110Q-054K1 | 30N.m | √ | √ | √ | |||||||||||||||
| 130 | 2S130Y-063R8 | 40N.m | √ | ||||||||||||||||
| 三相 | 57 | 3S57Q-04056 | 0.9N.m | √ | √ | √ | |||||||||||||
| 3S57Q-04079 | 1.5N.m | √ | √ | √ | |||||||||||||||
| 85 | 3S85Q-04097 | 4N.m | √ | √ | √ | ||||||||||||||
| 3S85Q-040F7 | 7.5N.m | √ | |||||||||||||||||
